最佳性能/價格比的6位半數位電錶

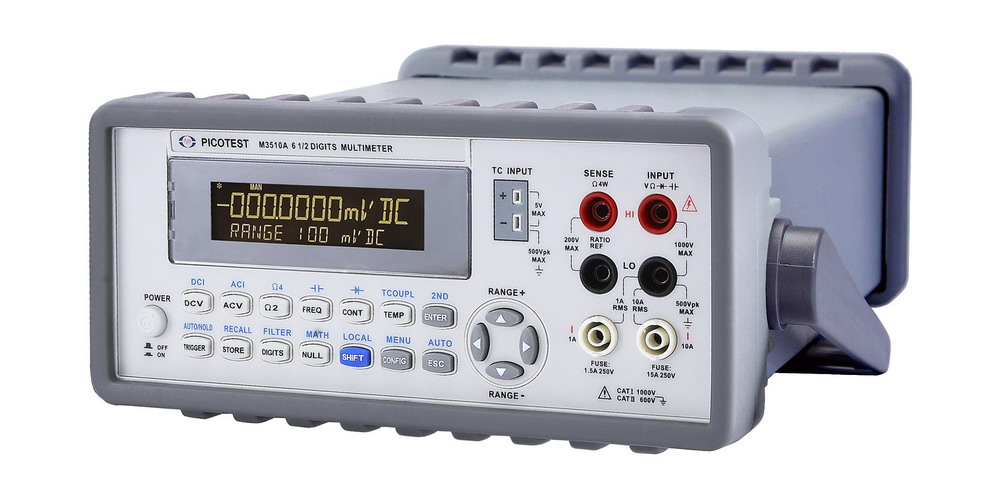

M3510A 及 M3511A是PICOTEST新推出的6位半數位電錶,以創新
的研發技術,使產品的售價大幅降低,但卻不影響其量測能力, 且 減少了電錶的體積,不佔空間,更增強了桌上型及系統應用的功能,
以期符合使用者的要求, 真正達到6位半數位電錶的量測能力, 卻 只有5位半數位電錶的價格。
|
量測、傳輸:最高每秒50000筆讀值(M3511A每秒10000筆)
本系列產品特別加強量測及傳輸速度,當M3510A的解析度設為4.5 位數 (0.001PLC)
時,讀取速率達每秒50000筆讀值,而 M3511A的 解析度設為 4.5位數(0.006PLC)時,讀取速率也可達每秒10000筆讀
值,且可在高速量測中保持其精確度及穩定性, 加上內建USB標準 介面,不會因為緩慢的傳輸而影響整體速度。
|
21種全方位量測及運算功能
M3510A提供13種量測,例如:直流電壓、直流電流、交流電壓、 交流電流、二線電阻、四線電阻、頻率、週期、電容、二極體、導
通性、熱電偶及電阻式溫度量測,且在電流量測上, 提供10A的大 電流量測範圍,讓使用者得到多功能的便利性, 再加上 8種數學運
算功能,例如:限制、比例、斜率、百分比、分貝、分貝毫瓦、最 大/最小值、補償值運算。 另外,還提供觸發、濾波及記憶功能, 記億體容量,可達2000筆讀值,
除M3511A不提供熱電偶、DC3A 、AC3A量測外,真正達到一機多用的目的。
|
溫度量測
本系列產品都配備了溫度量測的功能,而M3510A的溫度量測則包 含熱電偶(Theromocouple)及RTD兩種溫度測量方式。在熱電偶溫
度測量方式上,M3510A具有獨立的熱電偶接頭,可直接接以熱電 偶進行溫度量測, 而且內建冷接點補償, 更可以提升溫度量測的 準確性,並支援K、J、R、S、T、E、N、C及B型等
9種感測器的 函數值,而M3511A則不含熱電偶溫度測量 。在RTD的溫度量測方式上,支援ITS-90、 IEC751 及 Callendar-Van
Dusen 之溫度轉 換法, 讓使用者有更多的選擇性, 以滿足要求不同精確度的使用者所需。(如圖)
|
|
簡易操作面板及液晶顯示器
本系列產品採雙行操作面板,將量測功能及系統功能分為兩行,更 可以提供給使用者一個簡單好用的操作模式。使用者只要進入系統
目錄底下,透過方向鍵,就可以設定電錶的系統功能。(如圖)
|
|
雙信號量測及雙顯示功能
M3510A及M3511A都具有同時量測兩種信號並同時顯示兩種信號量 測值的功能,增加了使用者在量測上的應用及方便性,
例如:在量 測DC直流信號的同時,也可進行AC交流信號的量測。尤其M3510A 具有獨立的熱電偶 (Theromocouple)
接頭,更可以在進行信號量測 的同時,也可以同時觀察溫度的變化 ,真正滿足各種不同使用者之 所需。(如圖)
|
|
內建USB標準介面+GPIB(選購)+RS232(選購)
有鑒於傳統介面的傳輸緩慢、使用不便等缺點,本機型特別配備了 標準的USB介面,不僅大大提昇傳輸速度,更增加了即插即用的便
利性。 另外, 本機型亦支援GPIB傳輸及RS-232傳輸,使用者只需 選購一組GPIB卡或RS-232卡即可。
|
支援
USBTMC
USBTMC 是 USB Test & Measurement Class
的簡稱。只要含有 USB 介面的儀器符合 USBTMC,在不受任何平台和 環境的限制下,即可透過 VISA 驅動儀器,並與 PC
進行通訊。
M3500A 所提供 USBTMC 的優點是不需要購買任何昂貴的
GPIB 模組,更不需要浪費時間重新編寫程式,只要使用符合 USBTMC 協定的 VISA 層設備,並於系統上安裝 NI-VISA
3.1 以上版本的驅動程式後,在 GPIB 原來提供的軟體上, USBTMC 的裝置就能夠被識別且可以使用。此外它還提供使用者一些好處,例如:可支援
127 台 DMM 同時連線、該 USB 線支援遠距離應用(最大應用可達30公尺),以及線材具備較佳的取得性。(想瞭解更詳細 USBTMC
的資訊,請點選 此處 [Q15])
USBTMC 的使用要點:
在使用 USBTMC 之前,使用者只須到 NI 的網站(www.ni.com/visa)下載驅動程式後,再安裝本公司的應用軟體
PT-TOOL、PT-LINK 就可以利用PT-TOOL、PT-LINK 或可自己編寫程式,就能夠輕易的控制 M3500A 了。
(想瞭解更詳細 USBTMC 的資訊,請點選 此處 [Q何謂USBTMC]) |
|
免費遠端操控軟體
針對本系列產品,提供附加的『PT-Tool』及『PT-Link』免費應用 軟體。讓使用者可以從PC端控制量測,PT-Tool可直接取得數值,
並藉由PC將信號以圖形模式顯示出來, PT-Link則將取得到的數值 輸入Excel或Word作記錄及分析,而本系列產品更可支援LabView
,讓系統使用者更方便的做資料處理及分析。 |
|
PS:

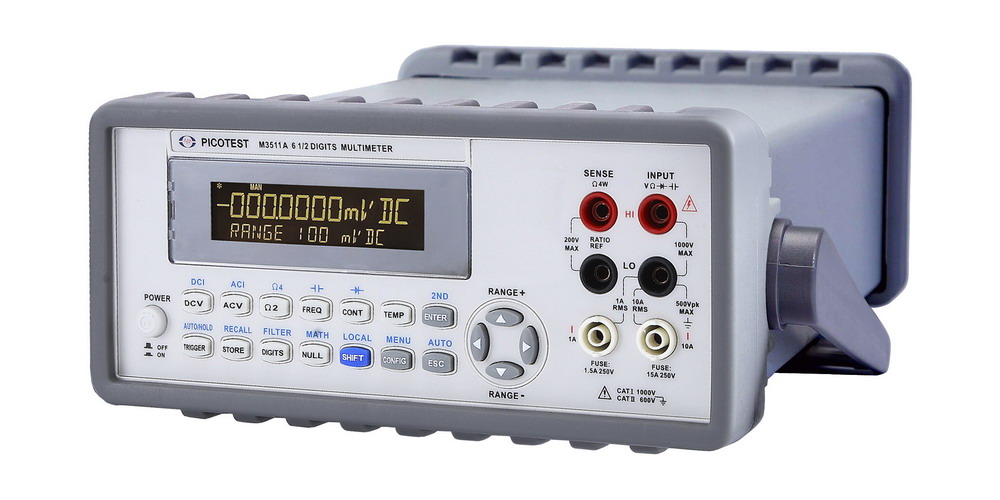

M3511A無AC/DC 3A電流檔與面板Thermocouple插槽 |
