U6200A 400M/6GHz通用計頻器

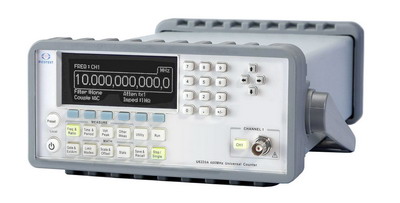

U6220A 400MHz通用計頻器

產品特點

頻率範圍可達DC-400MHz，內建6GHz Channel 3 每秒12位的精確量測 40ps 時間間隔解析度 絕佳的萬用特色 完整的數學運算功能及簡易的操作面板 快速量測及特殊應用 免費的遠端操控軟體及常用的SCPI指令 U6200A/U6220A 通用計頻器規格表

12位解析含6GHz頻率量測 本公司根據ISO9004製程所生產出的U6200A/U6220A萬用計頻器能夠提供每秒12位數頻率解析(見圖一)、40 ps時間間隔解析，以及完整的測試與分析功能。另外，本產品還內鍵第三頻道[1]，可量測頻率從375 MHz到6GHz，而第一和第二頻道[1]，可量測頻率從1 mHz到 to 400 MHz。 [1] U6220A不提供此項功能

絕佳的萬用特色 本產品U6200A也提供了其它不錯的功能與設計，例如 ︰頻率、比率(每秒11位)[1]、時間間隔[1]、週期(2.5ns 至1000s)、工作週期(佔空比)[1]、脈衝寬度[1]、上升 / 下降時間[1]、峰值電壓 (100Hz至300MHz)、相位[1]、 事件累加器、時基溫度變化穩定度 (小於1ppm)、老化 率(每年小於2ppm)、時基參考(I/O見圖二)，所有頻道 之參考與電源皆採浮接方式，方便待測信號連結。另還 提供20組記憶空間，讓使用者儲存常用的設定(見圖三)。 [1] U6220A不提供此項功能

完整的數學運算功能及簡易的操作面板 本產品U6200A內鍵統計及數學運算功能。使用者可以做一般量測、同步量測、中間值統計、最大/最小值統計、三角函數統計及標準差統計(見圖四)。以及運用Scale&Offset功能按鍵，使用者可依實際應用加入補償值。而要完成以上操作並依需求輸入數值，使用者只要輕易地利用本產品面板上的數字鍵即可。再者，本公司為了使用者操作方便，將功能按鍵設計成當功能啟用時，按鍵便會亮起(見圖五)。

快速量測及特殊應用 本產品U6200A採用即時數位訊號進程技術，即可在分析數據之際，同時讀取新值並做快速量測。值得一提的是「限制模式」，使用者可以依需求設定最大及最小界值，並透過面板設定成Go-On或Stop，再開啟USB Output，此時只要量測值超過所設定的範圍，U6200A就會依設定繼續或停止量測，同時送出訊號觸發外部裝置(見圖六)。

免費的遠端操控軟體及常用的SCPI指令 使用者除了可以透過微軟Excel應用軟體(見圖九)，經由內鍵的USB或選購的GPIB介面取得資料，還可以利用U6200A支援網路伺服器功能，將內鍵的乙太網路連結PC，並在PC上的網路瀏覽器中鍵入預設的位址192.168.0.247，使用者便可透過圖像使用者介面GUI(見圖十)操控U6200A。另外，靠著與安捷倫53132A相容的SCPI指令集，U6200A能夠在應用上提供使用者熟悉的語法字串。相關指令集訊息，請參照使用U6200A使用手冊第七章節。

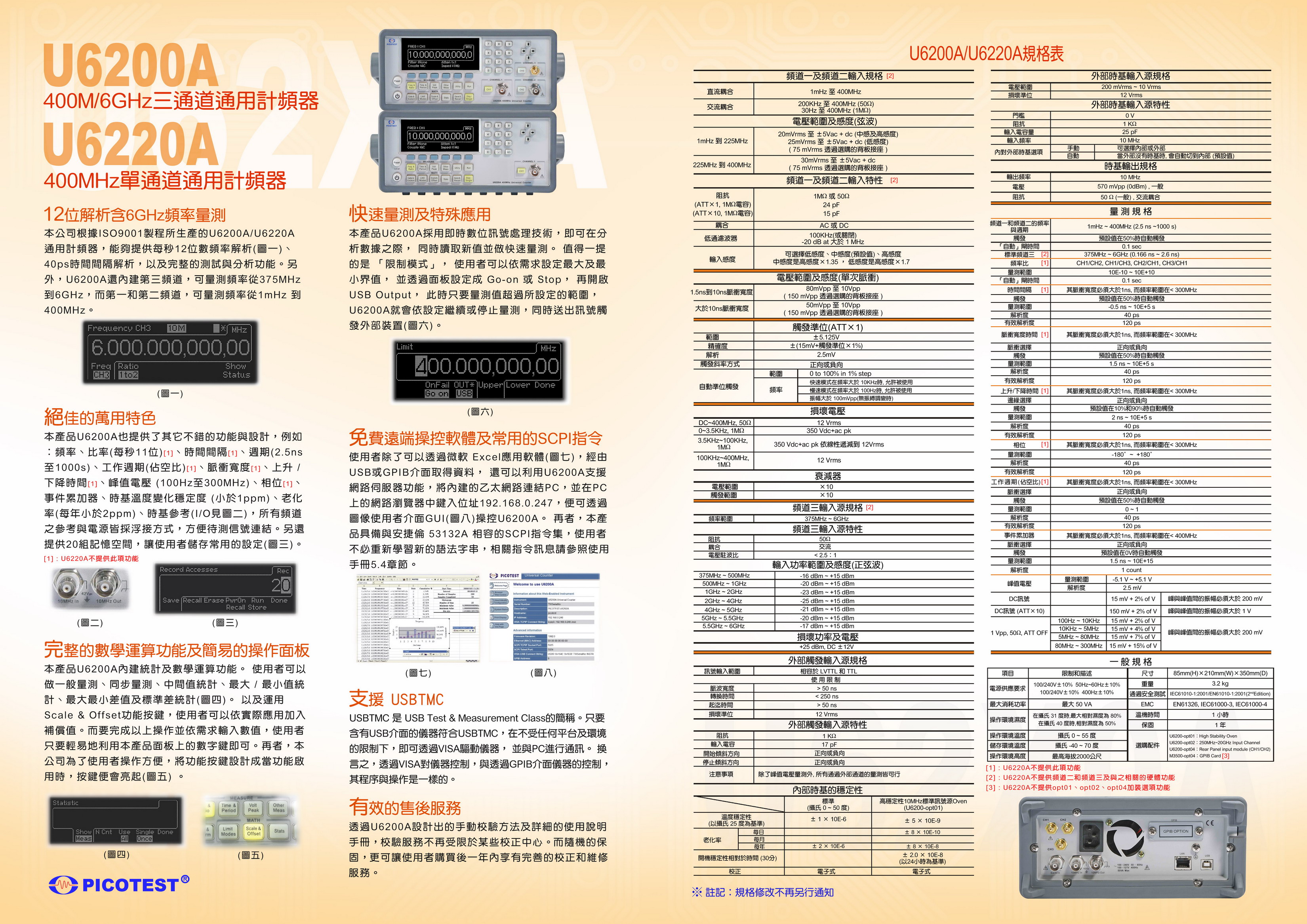

U6200A/U6220A 通用計頻器規格表:
